沥青基碳纤维

首页 / 业务产品 / 纤维

日本石墨纤维株式会社（Nippon Graphite Fiber Corporation）的核心产品 “GRANOC” 系列沥青基碳纤维，凭借高刚性、高导热率、低热膨胀等特性，应用领域覆盖高端装备、工业制造、消费休闲、热管理四大核心板块。

联系我们电话咨询

产品特点

核心优势总结

轻量化与高刚性：密度低（2.0-2.2g/cm³），同时具备极高的引張弾性率（55-900GPa），Specific Modulus（比模量）显著高于 Aluminum、Steel、Ceramics (Al₂O₃) 等材料，如 Pitch CF XN80（780GPa）的比模量远超 PAN CF（230GPa）。
优异振动衰减特性：Pitch CF laminate（沥青基碳纤维层压板）如 XN80，相比 PAN CF（230GPa），振动衰减速度更快，能更快稳定振动状态。
尺寸稳定性：具备低熱膨張特性，在温度变化时尺寸变化小，适用于对尺寸精度要求高的场景。
高熱伝導率：最高熱伝導率达～900W/mK，远超 PAN 系碳纤维（最高～200W/mK），且部分产品（如 XN-100）热导率优于 Copper（铜，400W/mK）。
导电性能：具备导电特性，可用于需要导电功能的复合材料场景。

性能参数对比表（沥青基碳纤维 vs PAN 系碳纤维）

性能指标	ピッチ系炭素繊維（沥青基碳纤维）	PAN 系炭素繊維（PAN 基碳纤维）
引張弾性率	55 - 900 GPa	160 - 600 GPa
引張強度	~4000 MPa	~6400 MPa
密度	2.0 – 2.2 g/cm³	1.7 – 1.9 g/cm³
熱伝導率	~900 W/mK	~200 W/mK

产品用途

（一）卫星领域

核心需求：轻质高强、低 / 零热膨胀系数、高热导率
适配产品：

碳纤维纱：YSH-50A/60A/70A、YS-90A、XN-80/90
碳纤维布：PF (S)-YSH50A-75、5HS-YSH50A-140 等全系列 YSH 基材布
预浸料：NU71250-525S（YSH-70A 基材）、NT91250-525S（XN-90 基材）

具体应用场景：卫星天线 / 反射器、支撑结构、太阳能板轭架部件，通过调节纤维用量与取向实现零膨胀组件，高热导率产品辅助设备散热。

（二）体育娱乐领域

核心需求：轻量化、高刚性、抗冲击、减震
适配产品：

碳纤维纱：低模量 XN-05/10/15（抗冲击）、YSH-50A/60A（高刚性）、XN-60/80（减震）
预浸料：E052AA-10N（XN-05 基材）、E1026C-10N（XN-10 基材）

具体应用场景：

高尔夫球杆：低模量 XN 系列提升弹性与抗冲击性，高模量 YSH 系列减震
钓鱼竿 / 自行车 / 球拍：YSH、XN 系列高模量产品减重提刚性，减震性能优化使用体验

（三）工业领域

核心需求：轻质高强、低热膨胀、减震、耐磨损
适配产品：

碳纤维纱：YS-80A、XN-60/80/90
预浸料：NT61250-525S（XN-60 基材）、E8026B-05S（YS-80A 基材）
短切碳纤维：XN-80C、XN-60C

具体应用场景：

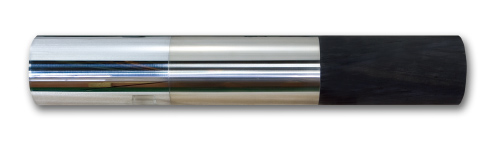

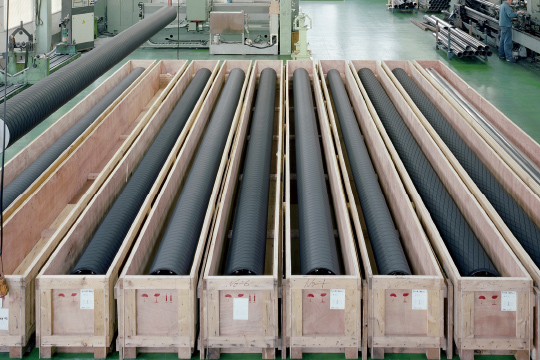

转辊：高模量 YS-80A、XN-90 基材产品制备轻质辊体，提升加工效率与精度
机器零件 / 机械手臂：低热膨胀 XN-60/80 系列，减少尺寸变化，支持精密操作
土木建筑：高模量 YSH、YS 系列产品用于混凝土构件、钢结构加固修复

（四）热控制领域

核心需求：高热导率、与基体相容性好
适配产品：

短切碳纤维：XN-100（900W/mk）、XN-90C（500W/mk）、XN-80C（320W/mk）
研磨碳纤维：XN-100（50-250μm）、HC-600（600W/mk）

具体应用场景：

导热片：短切 / 研磨 XN-100、XN-90C 分散于基体，传导电子元器件热量
高导热混合物：HC-600、XN-100 适配高端电子设备散热需求
滑动部件：石墨化结构的短切碳纤维（如 XN-80C）用作碳 / 碳刹车片填料，提升摩擦与热性能

（五）航空领域

核心需求：超高模量、轻量化、耐高温
适配产品：

碳纤维纱：YS-90A（880GPa）、YSH-70A（720GPa）
碳纤维布：PF (S)-YSH70A-75、PF-YSH60A-100

具体应用场景：飞机结构件（如机身、翼梁），利用超高模量与轻量化特性降低燃油消耗，减少温室气体排放

产品详情

产品列表（按形态分类，含核心参数）

（一）碳纤维纱

系列 / 类型	型号示例	单丝数	直径	拉伸模量（GPa）	拉伸强度（MPa）	热导率（W/mk）	密度（g/cm³）	适配领域
YSH 型（高模量）	YSH-70A-10S/30S/60S	1K-6K	7μm	720	3630	-	2.14	航空、体育
YSH 型（高模量）	YSH-60A-10S/30S/60S	1K-6K	7μm	630	3830	-	2.12	航空、体育
YSH 型（高模量）	YSH-50A-10S/30S/60S	1K-6K	7μm	520	3830	-	2.10	航空、体育
YS 型（超高模量）	YS-90A-30S/60S	3K-6K	7μm	880	3530	500	2.18	航空、工业
XN（CN）型	XN-90-60S、XN-80-A2S/60S	6K-12K	10μm	780-860	3430	320-500	2.17-2.19	工业、体育
XN（CN）型	XN-60-A2S/60S	6K-12K	10μm	620	3430	180	2.12	工业、体育
低模量 XN 型	XN-15-30S	3K	10μm	155	2400	-	1.85	体育（抗冲击）
低模量 XN 型	XN-10-30S	3K	10μm	110	1700	-	1.70	体育（抗冲击）
低模量 XN 型	XN-05-30S	3K	10μm	54	1100	-	1.65	体育（抗冲击）

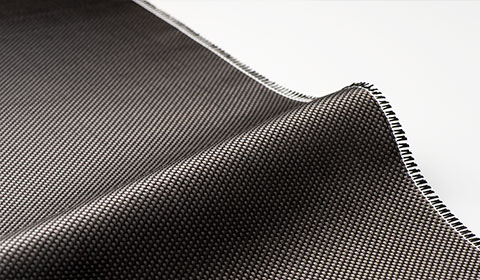

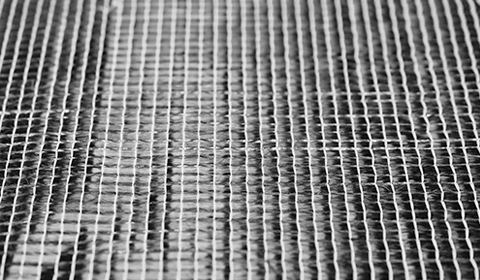

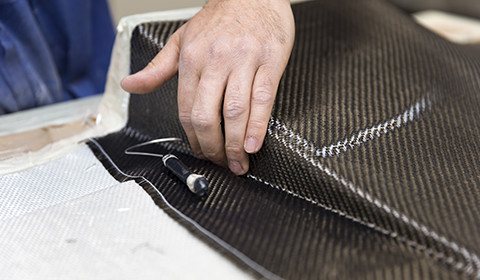

（二）碳纤维布

牌号	基材纤维	结构	纤维面密度（FAW，g/m²）	宽度（mm）	适配领域
PF(S)-YSH50A-75	YSH50A-10S	平纹	75	1000	卫星、航空
SF-YSH50A-75	YSH50A-10S	平纹	75	500	卫星、航空
5HS-YSH50A-140	YSH50A-10S	缎纹	140	1000	卫星、航空
PF-YSH50A-140	YSH50A-10S	平纹	140	1000	卫星、航空
PF(S)-YSH60A-75/100	YSH60A-10S	平纹	75-100	1000	卫星、航空
PF(S)-YSH70A-75	YSH-70A-10S	-	75	1000	卫星、航空
PF-YSH70A-100	YSH-70A-10S	平纹	100	1000	卫星、航空

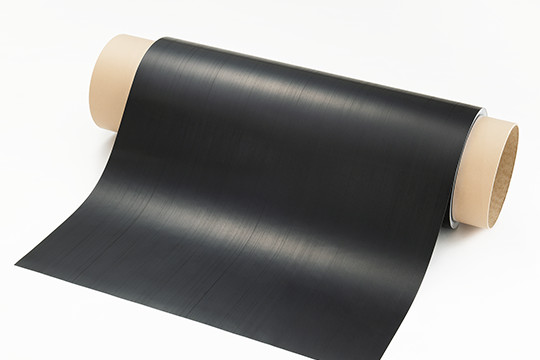

（三）预浸料（均为 UD 单向型）

牌号	基材纤维	纤维面密度（FAW，g/m²）	树脂含量（wt%）	宽度（mm）	适配领域
E052AA-10N	XN-05	100	37	1000	体育、工业
E1026C-10N/15N	XN-10	100-150	33	1000	体育、工业
E1026D-12N	XN-10	125	30	1000	体育、工业
NL11000-437H	XN-15	100	37	1000	体育、工业
NT61250-525S/1500-525S	XN-60	125-150	25	1000	工业、卫星
E6026A-07S/E6026B-10S	YSH-60A	75-100	35-37	1000	航空、工业
NU71250-525S/1500-525S	YSH-70A	125-150	25	1000	航空、卫星
E8026B-05S/E8026A-07S	YS-80A	50-75	35-37	1000	航空、工业
NT81250-525S/1500-525S	XN-80	125-150	25	1000	工业、热控制
E9026A-07S	YS-90A	75	37	1000	航空、卫星
NT91250-525S/1500-525S	XN-90	125-150	25	1000	卫星、热控制

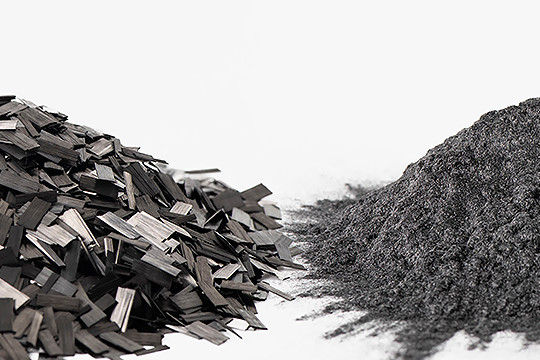

（四）短切 / 研磨碳纤维

类型	型号示例	长度	拉伸模量（GPa）	拉伸强度（MPa）	热导率（W/mk）	密度（g/cm³）	适配领域
短切碳纤维	XN-100	3mm	-	-	900	2.22	热控制
短切碳纤维	XN-90C	3-6mm	880	3100	500	2.21	热控制、工业
短切碳纤维	XN-80C	3-6mm	780	3430	320	2.12-2.17	热控制、工业
短切碳纤维	XN-60C	3-6mm	620	3430	140	-	工业
研磨碳纤维	XN-100-05M/15M/25M	50-250μm	-	-	900	2.22	热控制（导热片）
研磨碳纤维	HC-600	100-150μm	-	-	600	2.22	热控制（高导热混合物）
短切碳纤维	XN-100-03Z/25Z	3-25mm	-	-	900	2.22	热控制、工业
