固态电池的产业化落地，核心瓶颈之一是固态电解质膜的制备技术。优质电解质膜需同时满足高离子电导率、优良机械强度、稳定界面兼容性及规模化生产适配性。目前行业形成五大主流成膜路线，各路线在性能表现与产业适配性上各有侧重，以下结合 LG、三星、松下等企业专利技术展开详细对比，并预判未来趋势。
一、五大成膜技术路线核心对比

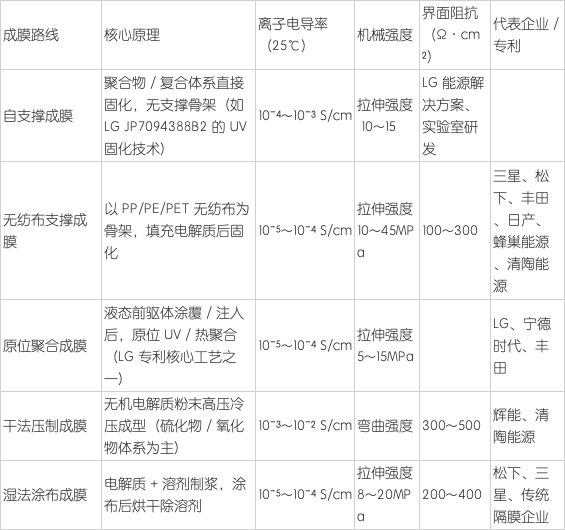

（一）基础特性与性能差异
（二）各路线优劣势深度解析
1. 自支撑成膜：性能优先的 “实验室优选”
优势：
离子传输无支撑体阻碍，电导率为五大路线最高；膜表面致密，与电极界面贴合度好，阻抗极低，能最大程度发挥电解质本征性能。LG 在 JP7094388B2 中通过优化交联网络，使自支撑膜电导率达到 2×10⁻⁴ S/cm，满足高端样品需求。
劣势：
机械强度极差，易收缩、翘曲、断裂，无法适配卷对卷量产；大尺寸成膜良率不足 60%，生产成本高（约 15~20 元 /㎡）。
适用场景：
2. 无纺布支撑成膜：量产导向的 “产业主流”
优势：
无纺布骨架使机械强度大幅提升，拉伸强度可达 10~45MPa，抗穿刺、抗褶皱，完全适配现有锂电隔膜产线；尺寸稳定性好，收缩率良率 85% 以上，单位成本仅 5~8 元 /㎡，是平衡性能与量产性的最优解。三星、蜂巢能源等企业通过优化无纺布孔隙率（50%~90%），在保证强度的同时减少对电导率的影响。
劣势：
无纺布纤维可能阻断部分离子传输路径，电导率略低于自支撑膜；界面阻抗稍高，需通过表面改性进一步优化。
适用场景：
动力电池、储能电池等大规模量产场景，是当前产业落地的核心选择。
3. 原位聚合成膜：界面优化的 “潜力方案”
优势：
液态前驱体能充分浸润电极微孔，聚合后形成无间隙界面，阻抗 Ω・cm²，显著提升电池循环稳定性；无需单独制膜与转移工序，工艺简洁，适配复杂结构电芯。LG 专利中采用的 UV 原位固化技术，可实现电极 - 电解质一体化成型。
劣势：
聚合反应易不完全，残留小分子可能影响电池安全；厚度均匀性差（偏差 10%~20%），难以满足高速量产需求。
适用场景：
半固态 / 准固态电池、消费电子异形电芯。
4. 干法压制成膜：无机体系的 “专属选择”
优势：
无聚合物、无溶剂残留，电导率为所有路线最高（10⁻³~10⁻² S/cm），适配高电压硫化物 / 氧化物电解质体系。
劣势：
膜极脆，弯曲强度 MPa，易受机械冲击产生裂纹；界面接触差，需高压成型（100~500MPa），设备投资高（8~10 亿元 / 万吨），无法卷绕生产。
适用场景：
硫化物固态电池、小型叠片工艺电芯。
5. 湿法涂布成膜：工艺成熟的 “稳妥方案”
优势：
技术成熟，厚度均匀性好（偏差 < 5%），可大面积成膜；设备改造难度低，兼容现有锂电涂布产线，成本中等（8~12 元 /㎡）。
劣势：
存在溶剂残留风险，可能影响电池安全性；干燥过程能耗高，机械强度一般，依赖聚合物粘结剂添加。
适用场景：
凝胶电解质、中低端固态 / 半固态电池。
二、技术发展趋势预判
结合行业专利布局、企业量产动态及技术迭代方向，未来固态电解质成膜技术将呈现两大核心趋势：
（一）主流趋势：无纺布支撑成膜持续主导产业化
无纺布支撑成膜是当前唯一能同时满足 “高良率、低成本、适配量产” 的技术路线，已成为三星、松下、蜂巢能源、清陶能源等头部企业的量产首选。从技术迭代来看，未来将通过三大方向优化：一是支撑体改性，如表面接枝离子导电基团，减少对电导率的影响；二是电解质填充工艺升级，确保电解质完全填充孔隙，形成连续离子传输通路；三是复合体系融合，如添加陶瓷填料（LLZO、LATP），同步提升电导率与机械强度。预计未来 5~10 年，该路线将占据固态电池量产市场的 70% 以上份额。
（二）辅助趋势：多路线融合与技术互补
单一技术路线难以突破所有性能瓶颈，多路线融合成为重要发展方向：
无纺布支撑 + 原位聚合：以无纺布为骨架，注入前驱体后原位固化，既保留无纺布的力学支撑优势，又发挥原位聚合的界面兼容性，LG、宁德时代等企业已在专利中披露相关技术；
干法压制 + 聚合物粘结：在无机电解质粉末中添加少量聚合物粘结剂，提升膜的柔韧性，降低量产过程中的破损率，清陶能源等企业已开展相关研发；
湿法涂布 + 无溶剂固化：减少溶剂使用，降低残留风险，同时保留涂布工艺的厚度均匀性优势。
（三）长期趋势：绿色低碳与性能升级
随着双碳目标推进，低能耗、环保型成膜工艺将成为研发热点：湿法涂布的溶剂回收技术、干法压制成的低能耗成型设备、原位聚合的常温固化技术将逐步落地。同时，各路线的核心性能将持续提升，目标是实现 “高电导率（≥10⁻⁴ S/cm）+ 高强度（拉伸强度≥20MPa）+ 低界面阻抗（・cm²）” 的协同突破。
结论
固态电解质成膜技术的发展核心是 “平衡性能与量产性”。自支撑成膜与干法压制成膜虽在电导率上有优势，但量产适配性不足；原位聚合成膜与湿法涂布成膜可作为特定场景的补充方案；而无纺布支撑成膜凭借机械强度高、量产良率高、成本低的核心优势，已成为当前产业化的主导路线，且通过持续技术优化，未来将长期占据主流地位。
对于企业而言，应聚焦无纺布支撑成膜的核心专利布局与工艺升级，同时关注多路线融合的技术突破；科研机构可继续深耕自支撑成膜、干法压制成膜的性能极限，为产业提供技术储备。随着技术的不断成熟，固态电池将逐步实现大规模商业化应用，推动新能源行业进入新的发展阶段。
