全固态电池的能量密度，不仅取决于正负极材料，更被固态电解质（Solid-State Electrolytes, SSEs）膜的厚度扼住咽喉。本文根据Energy & Environmental Science综述将固态电解质（SSE）厚度对能量密度的定量影响与实现减薄的三大工程策略深度结合。通过数据揭示，SSE厚度需减薄至25µm以下才可能实现500 Wh/kg的目标，而骨架支撑、流延成型与新兴技术正成为突破这一极限的关键。

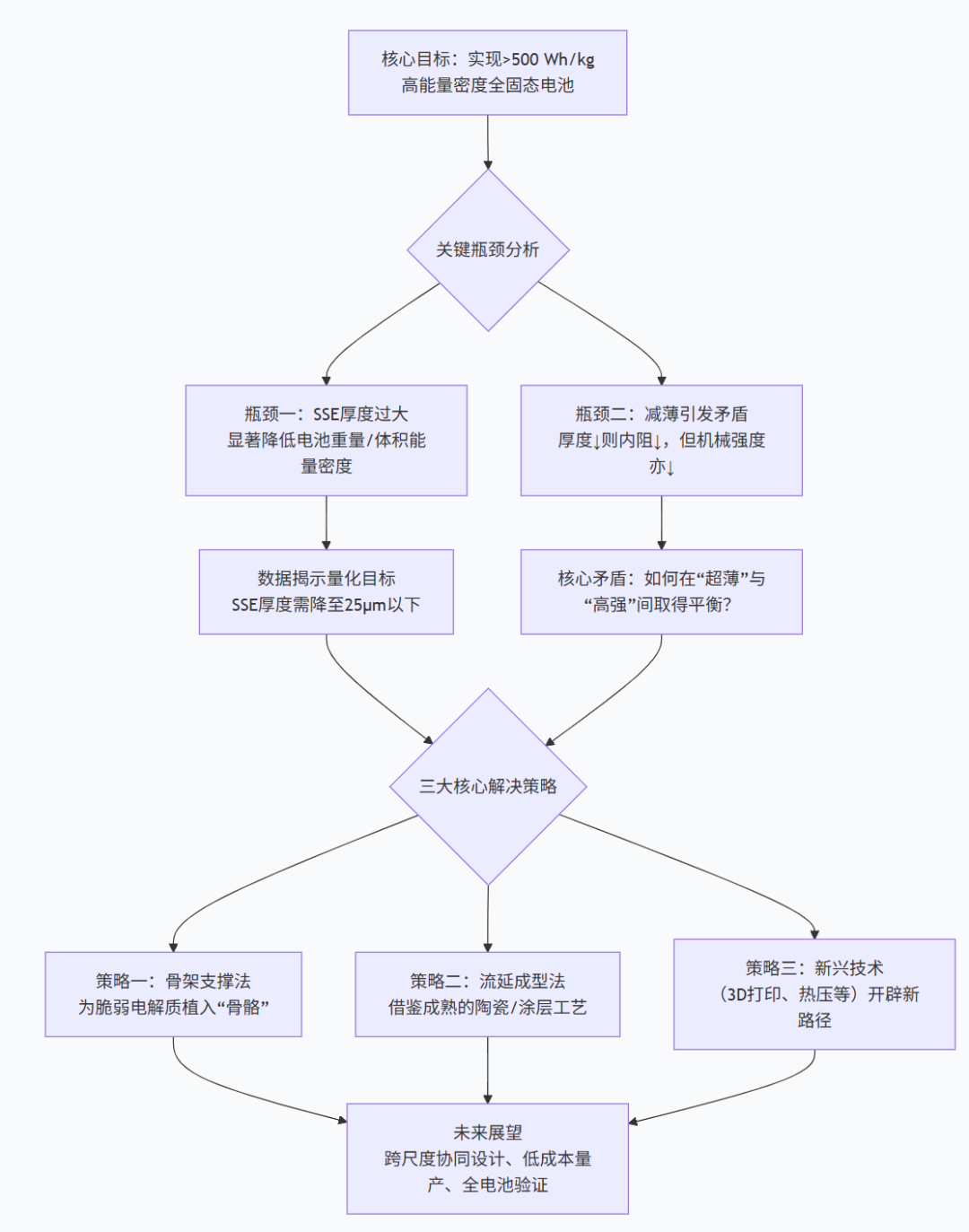

一、能量密度危机：被忽视的电解质厚度
在评估全固态电池（ASSBs）时，研究人员通常聚焦于正负极材料的比容量与电压。然而，一个沉重的“隐形”部件——固态电解质，其重量和体积占比常常被低估。对于追求500 Wh/kg以上超高能量密度的电池体系，SSE的厚度直接决定了这一目标是触手可及还是遥不可及。本文基于软包电池模型，对Li/NMC811、Li/S及Li/LFP三种类型的ASSLBs与不同SSE配对时的的重量和体积能量密度进行了模拟计算。
定量模拟揭示了严峻现实，ASSLBs的设置参数包括：
正极面容量设定为 3 mAh cm⁻²，N/P比（负极/正极容量比）为2。在实际ASSLBs中，达到理论容量极具挑战性，因此本文合理假设NMC811、S和LFP正极的稳定比容量分别为170、1000和150 mAh g⁻¹。
正极活性物质占比：NMC811为80%（密度3.0 g cm⁻³），硫为50%（密度0.4 g cm⁻³），LFP为80%（密度2.0 g cm⁻³）。固态电池中的正极活性材料比例低于液态电解质电池，因为需要在正极膜中加入不可忽略的SSE以确保充分的离子传导。
其他参数：正极集流体（铝箔，12μm，双面涂层）和软包电池的其他组件（如极耳、层压膜等，占总重的5%）。
选取的SSE代表材料：
SPE（固态聚合物电解质）：PEO基，密度1.26 g cm⁻³（EO:Li比为10:1）。
Oxide ISE（氧化物无机固态电解质）：LLZO基，密度5.1 g cm⁻³。
Sulfide ISE（硫化物无机固态电解质）：双层LPS-LGPS，密度1.96 g cm⁻³。
CPE（LLZO/PEO复合电解质）：CPE20（含20wt% LLZO，密度1.48 g cm⁻³）和CPE80（含80wt% LLZO，密度3.17 g cm⁻³）。

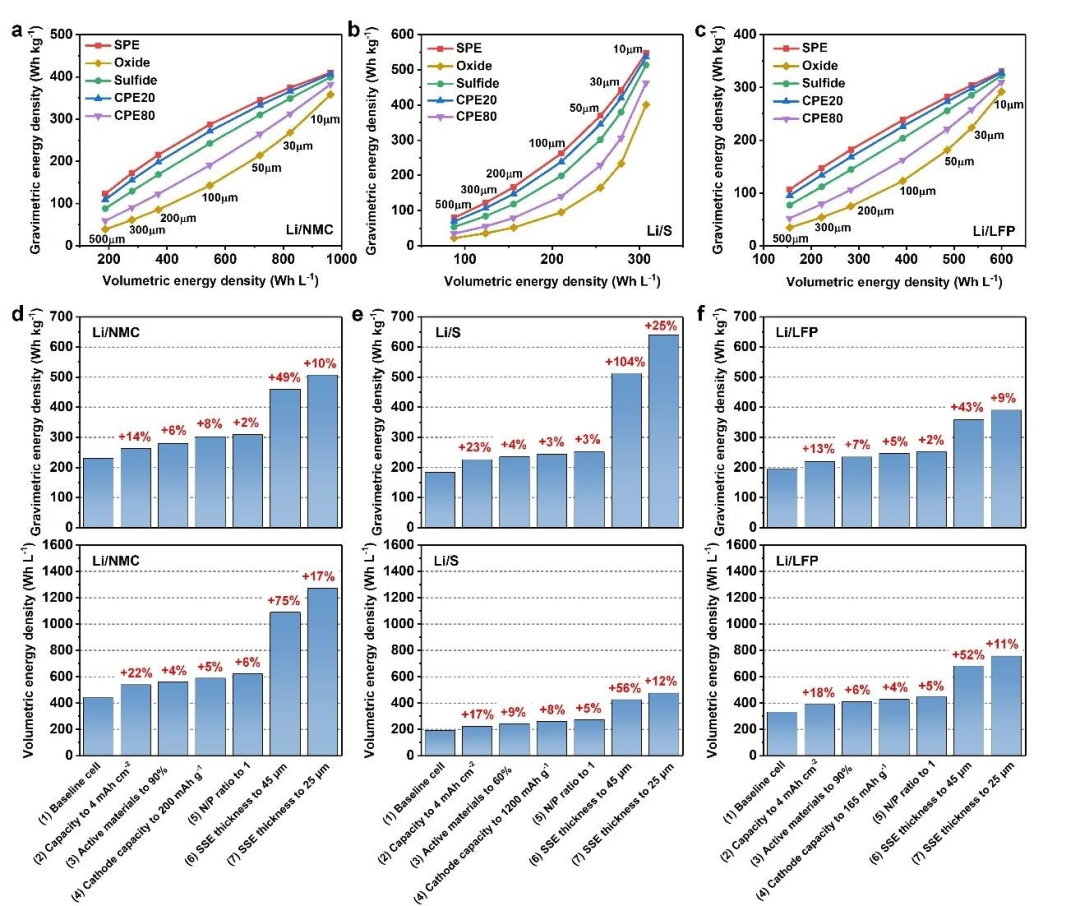

图1：(a) Li/NMC811、(b) Li/S 和 (c) Li/LFP 全固态电池的实际质量和体积能量密度估算。(d) Li/NMC811、(e) Li/S 和 (f) Li/LFP 全固态电池达到目标的路径分析：(1) 基准电池（SSE厚度150 µm）；(2) 面容量提升至4 mAh cm⁻²；(3) 活性物质占比提升；(4) 正极比容量提升；(5) N/P比降至1；(6) SSE厚度降至45 µm；(7) SSE厚度降至25 µm。
图1a-c 的结果令人震惊：无论对于哪种电池体系，SSE厚度的增加都会导致重量和体积能量密度的断崖式下跌。
进一步对照 图1d-f 的优化路径分析，可以发现单纯依靠电极层面的改进（如提升活性物质占比、降低 N/P 比）难以达到 500 Wh kg⁻¹ 的高能红线。以最具潜力的Li/NMC811体系为例：当使用150µm厚的常规复合聚合物电解质（CPE20）时，电池能量密度仅为229 Wh/kg和441 Wh/L。如果将SSE厚度削减至25µm，能量密度可跃升至507 Wh/kg和1271 Wh/L。 要通过 Li/NMC811 体系实现 500 Wh kg⁻¹ 目标，各材料体系面临着严苛的“厚度阈值”：SPE<30µm，CPE20<25µm，硫化物ISE<20µm，而重质的氧化物ISE和CPE80则必须突破10µm大关。
对于Li/S电池，其重量能量密度对SSE厚度更为敏感，因硫正极密度低，SSE质量占比更大。使用10µm的超薄SPE或CPE20，理论能量密度可直接超过500 Wh/kg。反之，对于电压低、容量有限的Li/LFP体系，虽难以突破500 Wh/kg，但减薄SSE对提升其体积能量密度（>800 Wh/L）至关重要。
这些计算传递出一个明确信号：SSE的“瘦身”不是优化选项，而是实现高能量密度全固态电池的生死线。
二、内阻与安全的双重挑战：减薄之路的悖论
降低固态电解质（SSE）的厚度是解决高内阻和低能量密度问题的关键，但这面临着一个核心矛盾：厚度的减小往往伴随着机械强度的急剧下降，从而增加短路风险。根据公式 G = σA/l，离子电导（G）与厚度（l）成反比。如图2a所示，尽管各类SSE的本体离子电导率差异巨大，但其面积归一化电导均随厚度增加而显著衰减。更薄的SSE意味着更短的离子传输路径和更低的电池极化，直接提升倍率性能。
然而，一个根本性悖论随之出现：SSE同时肩负离子导体和物理隔膜的双重使命。过度减薄将使其机械强度锐增，极大增加因电池循环中体积变化导致断裂、或被锂枝晶穿透引发内部短路的风险。图2b 中实际电池的数据点分布也暗示，在追求高能量密度（减薄）的同时，维持长期循环稳定性（强度）是巨大挑战。
因此，前沿研究的焦点集中于：如何在将SSE厚度压缩至25µm甚至10µm以下的同时，为其注入足够的“骨骼”与“韧性”。 目前，三大策略构成了突破这一瓶颈的工程防线。

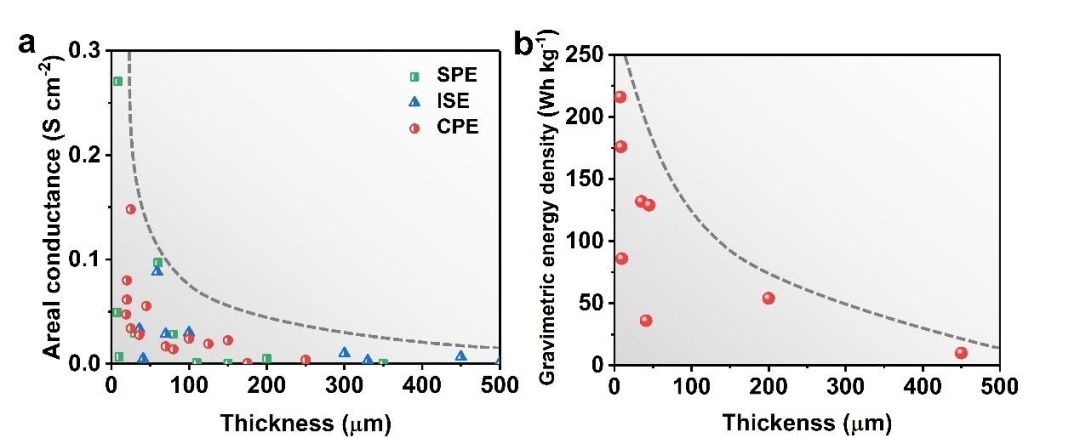

图2：a，文献中各类SSE（SPE, ISE, CPE）的厚度与对应面积归一化离子电导率关系散点图；b，已报道的Li/LFP全固态电池中，SSE厚度与实测重量能量密度关系图
三、 固态电解质薄膜化的核心策略
为了在微米级厚度下维持足够的机械完整性，学术界发展出了以骨架支撑、流延成型及新兴制造技术为代表的三大核心策略。
1. 骨架支撑策略 (Scaffold Supporting)

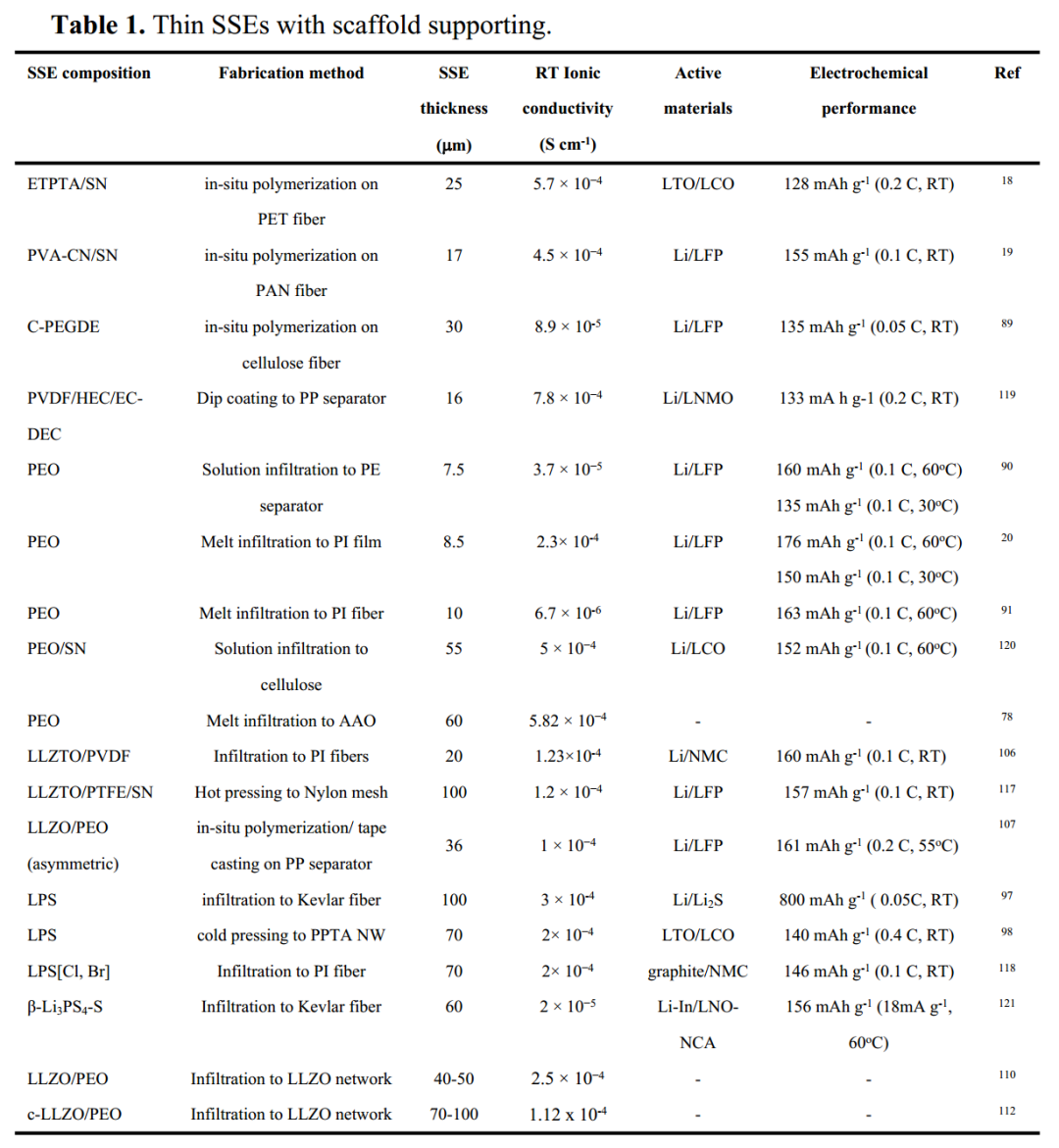

制备兼具微小厚度和充足机械稳定性的固态电解质（SSE）薄膜的有效策略之一，是将固体电解质渗透到多孔骨架中。坚固且柔性的骨架为柔软的聚合物电解质或脆性的陶瓷电解质提供了机械支撑，即使SSE厚度减小，也能抑制循环过程中锂枝晶的生长。所得SSE的厚度取决于支架的厚度。该策略具体的可查阅表1。
单纯的电解质膜像“纯水泥板”一样，薄了容易碎，软了立不住。 我们预先编织一张微米级的“钢筋网”（聚合物/无机骨架），然后把电解质浆料像“水泥”一样灌进去。固化后，它就拥有了钢筋铁骨，哪怕做得像纸一样薄，被挤压弯曲也不会散架。
1.1 聚合物骨架（产业化兼容的首选）
机械性能可靠的聚合物骨架是构建薄层SSE常用的支撑材料，骨架的结构对离子电导率起着决定性作用。由于聚合物骨架通常是不良离子导体或非离子导体，离子传输仅发生在被电解质填充的区域，因此，实现高离子电导率需要支架具有高孔隙率和连通的孔道。
PET无纺布支撑：2014年，Choi等人通过将PEO/SN与多孔聚对苯二甲酸乙二醇酯（PET）无纺布复合，开发了一种新型薄且可变形的塑性晶体固体聚合物电解质（SPE）。该三维塑性晶体复合电解质（N-PCPE）是通过在PET骨架内原位紫外聚合ETPTA单体形成的。高孔隙率（~70%）且超薄（~13 µm）的PET骨架由多层纤维构成，其互连的大孔（>5 µm）为离子提供了连续的三维传输通道。虽然由于非离子导电PET基质的存在，N-PCPE在30°C下的离子电导率（5.7×10⁻⁴ S cm⁻¹）略低于无骨架的对照组（X-PCPE），但得益于其 25 µm 的超薄厚度，其离子电导（ 0.38 S）反而是200 µm厚膜对照组（0.18 S）的两倍以上，这主要归功于锂离子扩散距离的大幅缩短。组装的LTO/LCO全固态电池在30°C下可实现2C的高电流密度稳定循环，且展现出极佳的抗弯折能力 。
静电纺丝PAN纤维膜：为了进一步突破厚度极限，如图3a所示，有研究利用静电纺丝制备的聚丙烯腈（PAN）纤维膜作为骨架，通过一步原位热聚合法制备了厚度仅 17 µm 的交联SPE（SEN）。PAN纤维网赋予了电解质足够的机械强度，其应力应变性能显著优于无PAN骨架的PVA-CN/SN电解质（图3b）。得益于极致的薄膜化，17 µm SEN的室温电导高达 0.30 S，甚至优于液态电解质（0.25 S）（图3c），其组装的Li/LFP电池电化学性能也可以与液态电池相媲美 。
尼龙网支撑（柔性CPE设计）：Jiang等人将由纤维状PTFE粘结的LLZTO粉末压入尼龙网中，随后浸入熔融的SN/LiTFSI混合物，制备出一种薄（100 µm）、坚固且柔性的复合聚合物电解质（CPE）。该电解质具备 1.2×10⁻⁴ S cm⁻¹ 的高室温离子电导率，并在Li/LFP和Li/NMC全固态电池中实现了稳定循环
。 商业化隔膜：利用成熟的电池隔膜是实现量产的捷径。① Duan等人利用隔膜作为骨架，开发了一种 36 µm 的薄型非对称有机-无机杂化固态电解质（ASE）。通过在隔膜内部及正极侧原位聚合PEGMEA以确保良好的界面接触，而在负极侧采用LLZO层复合薄聚合物层以防止锂枝晶穿透。该ASE在55°C下的离子电导率达 1×10⁻⁴ S cm⁻¹，电化学窗口宽达 4.8 V
。② Wu等人进一步利用聚乙烯（PE）隔膜集成PEO聚合物电解质（PPL），成功制备出 7.5 µm 的超薄电解质（图3d）。坚固且柔韧的PE隔膜为柔软的PEO提供了强力支撑，其杨氏模量高达 445 MPa，比无支撑的PEO厚膜高出三个数量级，且在10,000次弯曲测试后仍能保持结构完整。得益于超薄厚度带来的低内阻，使用PPL的Li/LFP全固态电池在60°C下可实现高达 10 C 的倍率循环（图3e），性能优于结构类似的较厚CPE（~27 µm） 。 耐高温PI骨架：聚酰亚胺（PI）薄膜因其卓越的耐热性，成为高温固态电池的理想骨架材料。目前，PI多孔膜主要通过静电纺丝、径迹蚀刻和相转化等方法制备
。针对安全性要求，Hu等人利用电纺PI纤维复合LLZTO/PVDF制备了20 µm的薄膜；Wan等人则通过蚀刻技术制备了具有垂直取向孔的PI膜，填充PEO后厚度仅 8.6 µm，垂直通道设计使其离子扩散系数高达 1.3×10⁻⁸ cm² s⁻¹ 。这种电导率的提升可能归因于通道的纳米限域效应或聚合物链在PI/PEO界面的有序排列。

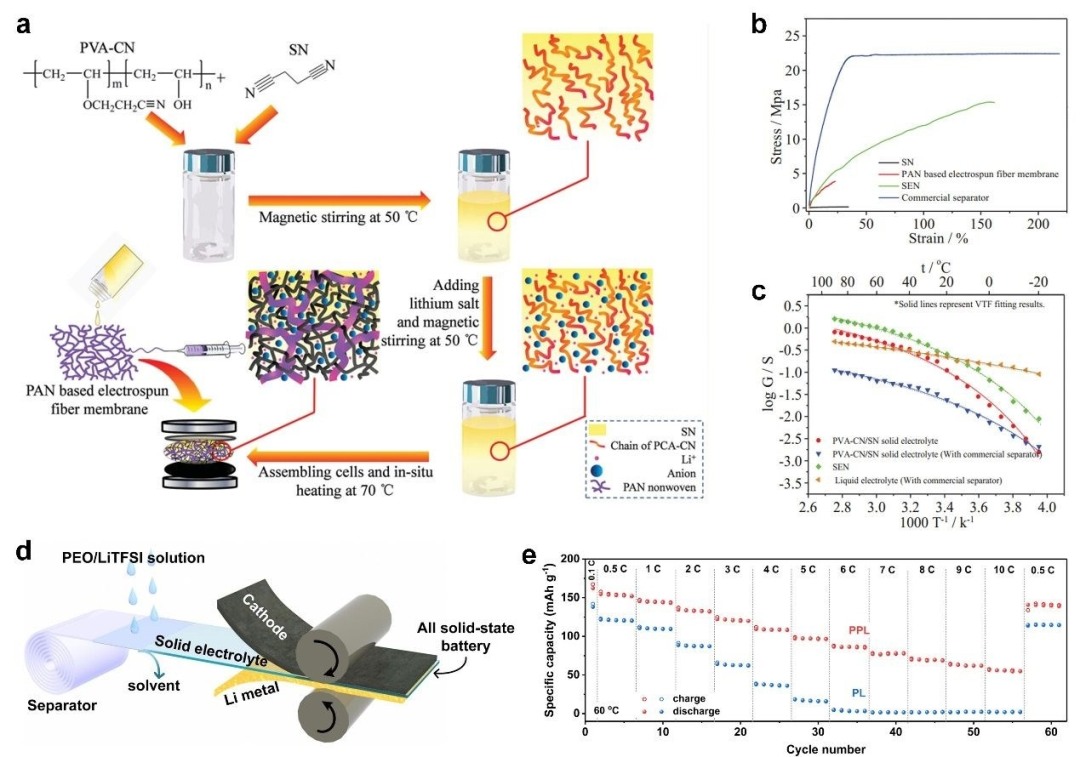

图3：(a) SEN的原位合成示意图。(b) SEN、PAN膜与商业隔膜的应力-应变曲线。(c) SEN与液态电解质的离子电导对比。(d) PPL电解质卷对卷工艺示意图。(e) PPL电解质的倍率性能。
硫化物与聚合物骨架的融合：除了聚合物基电解质，利用柔韧的聚合物骨架来支撑易碎或延展性较好的硫化物电解质，从而实现薄膜化。
Nam等人利用具有机械柔顺性的聚对苯二甲酸对苯二胺（PPTA）无纺布作为骨架，制备了约 70 µm 厚的可弯曲硫化物膜（图4a）。 具体工艺是将硫化物浆料（LPS或LGPS）刮涂在镍箔上，溶剂蒸发后冷压至高孔隙率（70%）的PPTA无纺布中。
Kim等人则采用溶液法，将 Li₆PS₅[Cl,Br] 溶液滴加到PI无纺布上，热处理后得到 40-70 µm 的复合膜（图4b）。图3c显示其电导性能与700 µm厚的传统压片相当，但重量和体积大幅减少，从而在图3d中展现出显著的面容量优势 。

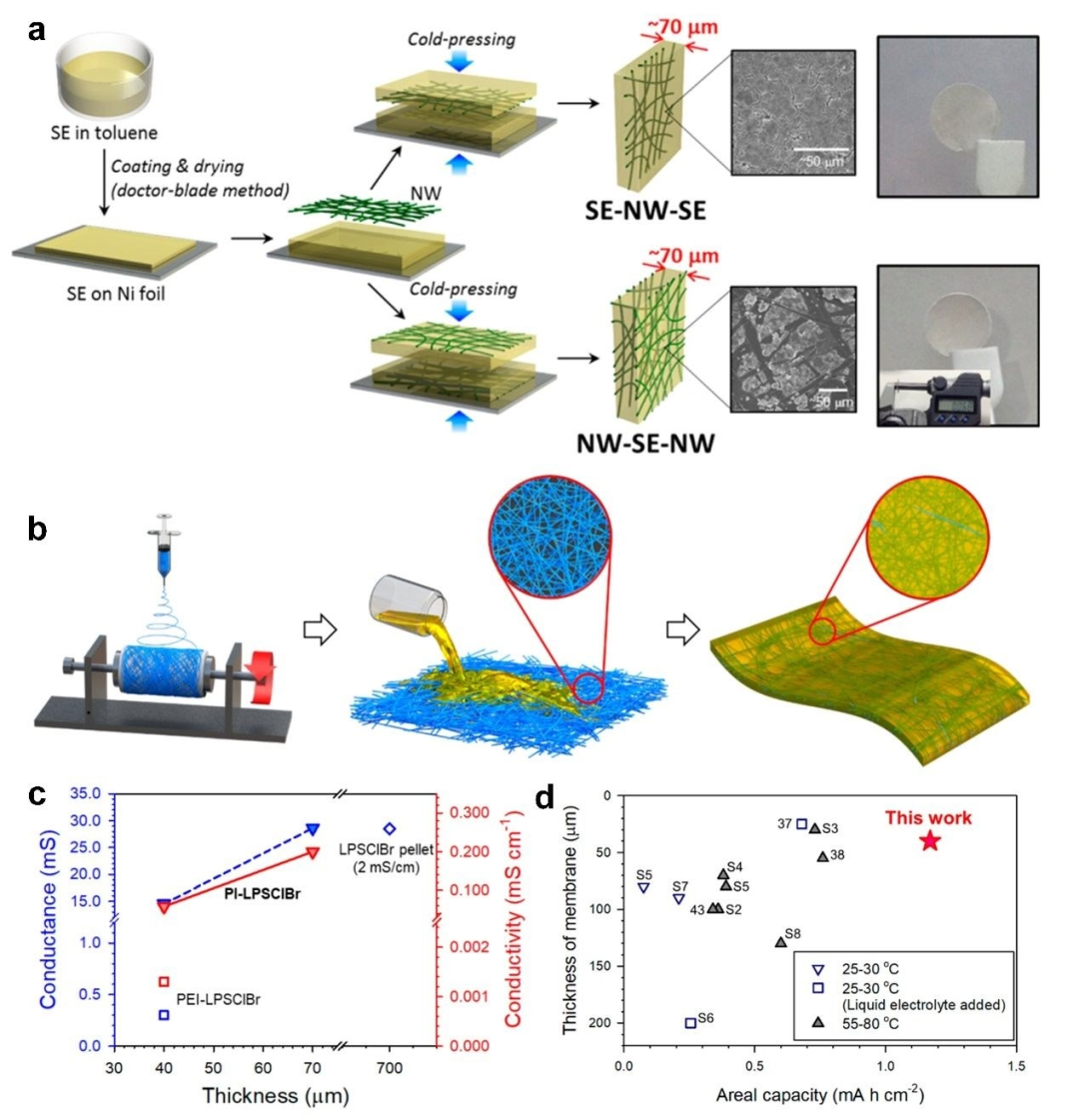

图4：(a) 硫化物NW-SE薄膜制备示意图。(b) PI支撑的硫化物膜制备示意图。(c) PI-LPSClBr电导与厚度关系。(d) 全固态电池SSE厚度与面容量对比。
1.2 无机骨架
与被动支撑的聚合物骨架不同，离子导电的无机骨架（如LLZO纳米纤维网络）能主动参与离子传输，因此构建具有离子导电性的无机骨架成为提升复合电解质（CPE）性能的关键。通过静电纺丝与煅烧制成3D互联陶瓷网络，再渗入聚合物，形成双连续导电相。这种结构在提升离子电导（如达2.5×10⁻⁴ S cm⁻¹）的同时增强了机械性，但陶瓷网络的脆性使其厚度通常难以低于40µm，且制备工艺复杂。其核心优势在于为离子提供了贯通的长程快导通道，而非仅仅解决机械问题。
2. 流延成型策略 (Tape Casting)

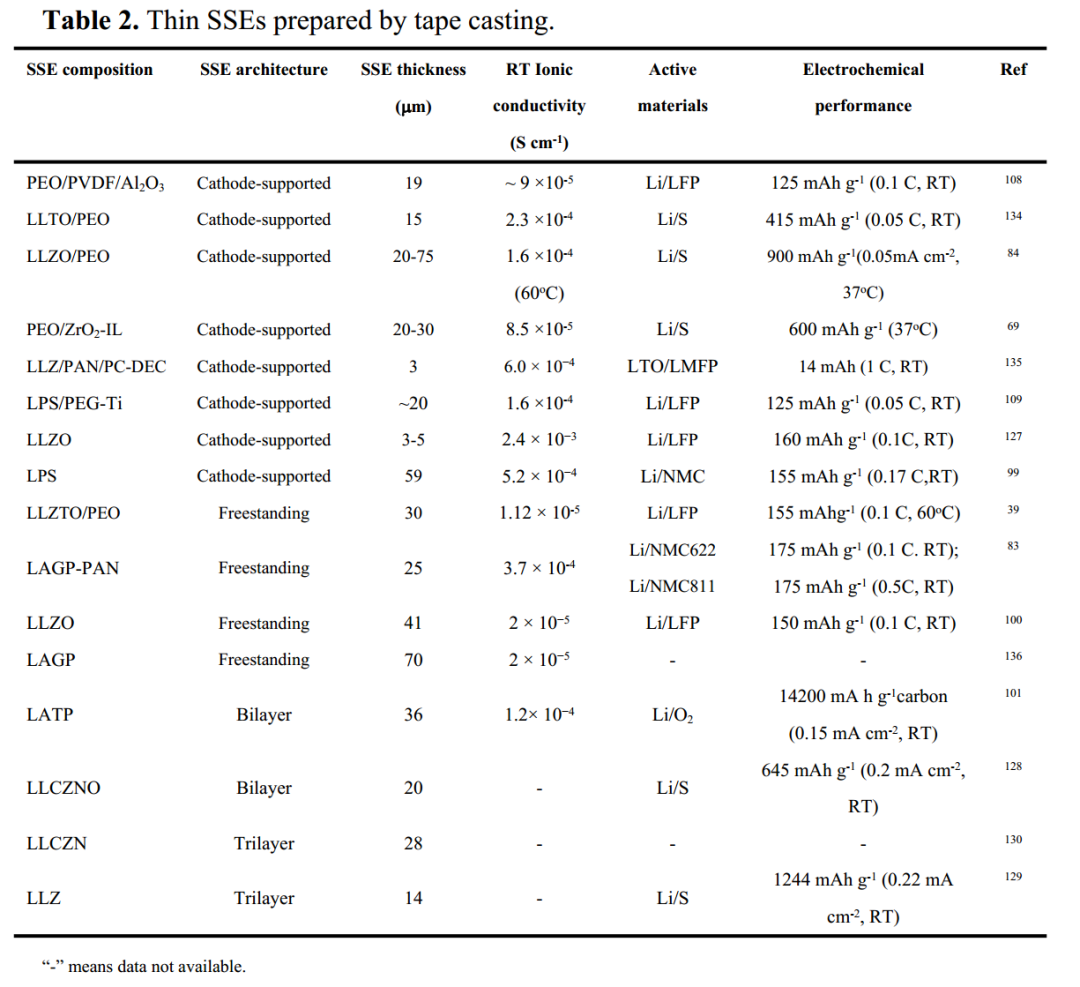

陶瓷工艺的“降维”移植，这是一种从陶瓷工业成熟移植的薄膜制备技术。通过将SSE浆料涂布于基板并干燥/烧结，可精确控制厚度。是目前最接近工业化量产的薄膜制备技术，通过调节浆料成分和刮刀高度，可将厚度精确控制在微米级。该策略具体的可查阅表2。
正极极片就像是一面粗糙的“毛坯房墙面”。 流延成型就是工程师拿着精密的“刮刀”，把电解质浆料像“腻子”一样，均匀、极薄地刮涂在墙面上（或离型膜上）。烘干后，它就变成了一层致密、光滑的“墙皮”。这层墙皮不仅极薄（微米级），而且能完美填补墙面的坑洼，与墙体（正极）实现“零距离”贴合。
2.1 正极支撑型
将SSE浆料直接涂覆在正极片上，形成一体化双层结构。这种方法能实现SSE与正极粒子的紧密接触，极大降低界面阻抗。
Yan等人直接在LFP正极上流延LLZO浆料，实现了 3-5 µm 的极致厚度，室温离子电导率达 2.4×10⁻³ S cm⁻¹（图5a） 。Yamamoto等人将LPS/PPC浆料涂布在NMC正极上，热处理后形成 59 µm 的致密层，电池稳定循环350周（图5b-e） 。Chen等人则制备了正极支撑的PEO/Al₂O₃ CPE，厚度为 19 µm，实现了良好的界面接触（图5f） 。

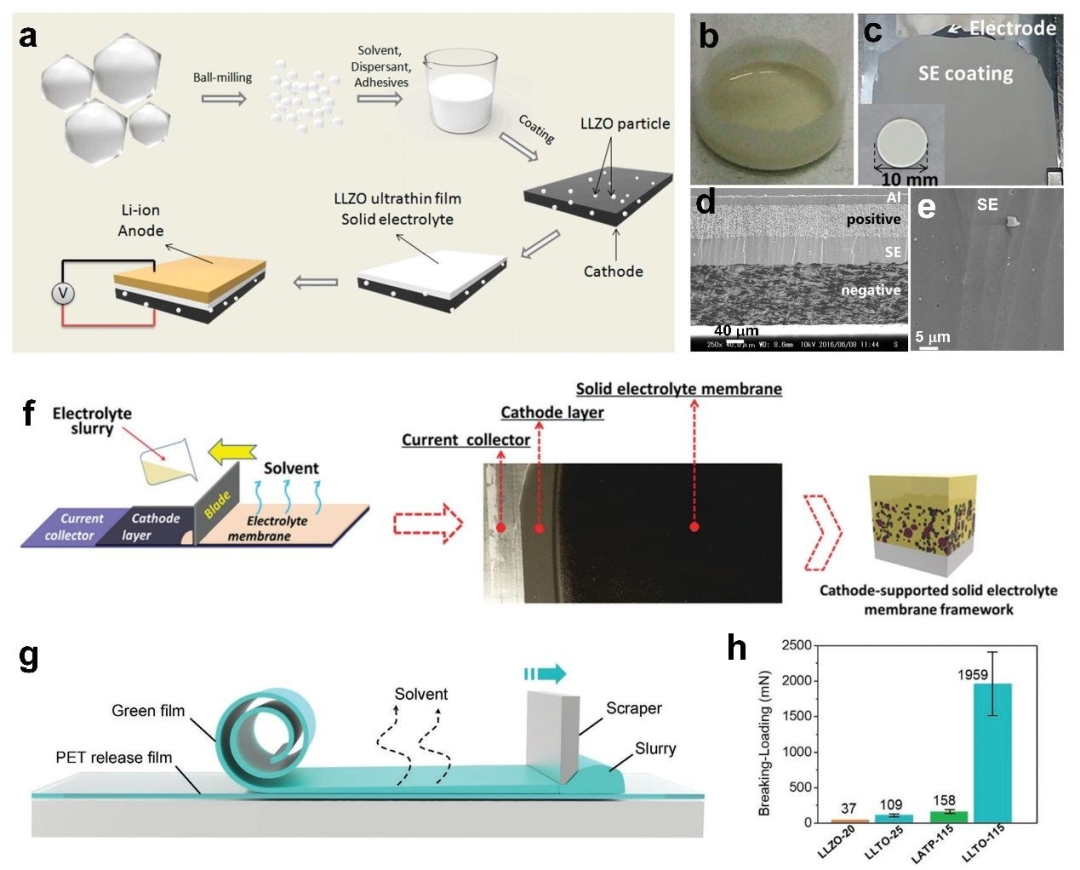

图5：(a) 正极支撑LLZO超薄膜制备。(b-e) 正极支撑LPS电解质实物及SEM图。(f) 正极支撑PEO/Al₂O₃ CPE制备。(g) 流延法制备LLZO。(h) 不同厚度氧化物膜断裂力测试。
2.2 自支撑膜
直接在离型膜上流延并烧结，获得独立的电解质膜。但氧化物陶瓷膜变薄后极易碎裂。Jiang等人的研究（图5g-h）量化了这一现象：当LLTO薄膜厚度从 115 µm 减薄至 25 µm 时，其断裂载荷从 1959 mN 骤降至 109 mN。实验表明，41 µm 几乎是自支撑氧化物膜用于电池组装的物理极限厚度 。
2.3 多层结构设计
针对自支撑陶瓷膜“薄则脆”的痛点，，采用“多孔-致密”结构设计是有效的解决方案，这种设计是同时实现超薄SSE、高机械可靠性、高电极负载的典范。Zhu等人设计了LATP双层结构，致密层仅 36 µm 。更为先进的是Yang和Hitz等人开发的“多孔-致密-多孔”三层共烧结结构（图6a-b）：中间的致密LLZ层仅 14 µm，负责阻挡枝晶；两侧的多孔层（各70 µm）不仅提供机械支撑，还能容纳高载量的硫正极（5.3 mg cm⁻²）。这种设计成功将全电池能量密度推向 450 Wh kg⁻¹ 的高位（图6c） 。

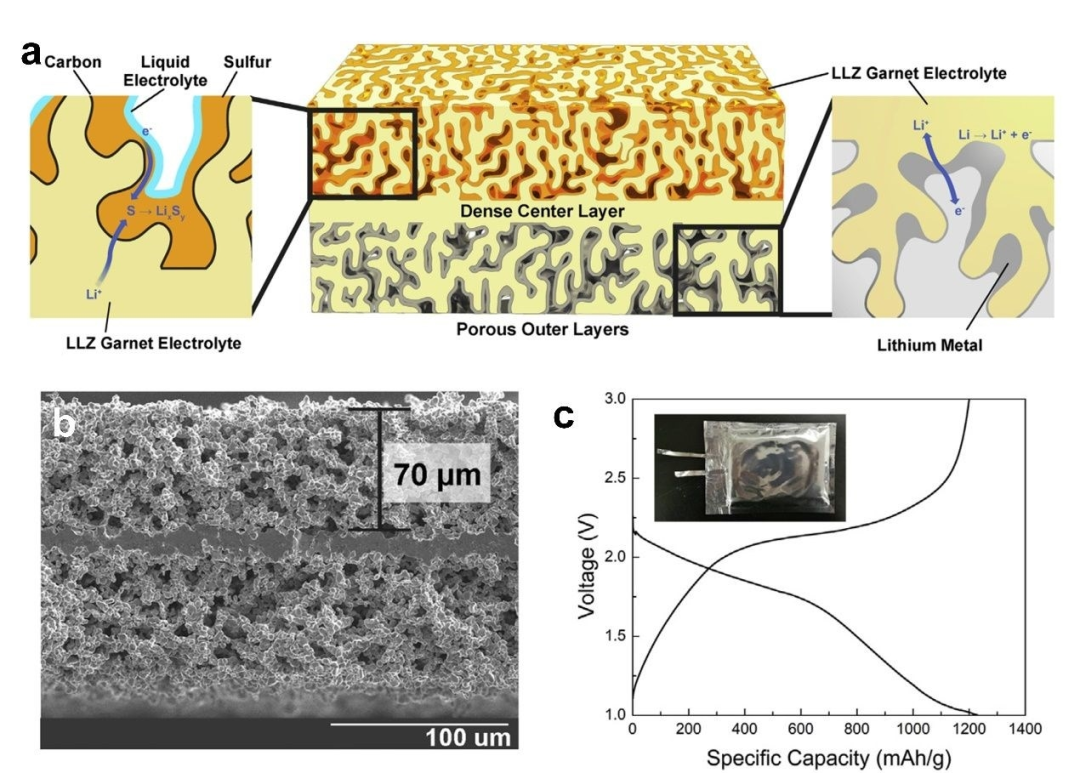

图6：(a) 石榴石型三层骨架结构。(b) 三层电解质SEM截面图。(c) 硫载量5.3 mg cm⁻²的Li-S软包电池性能。
3. 其他前沿策略 (Other Strategies)
除了传统的骨架和流延技术，新兴工艺也为薄膜化提供了新思路。
3.1 3D打印
增材制造允许设计传统方法无法实现的SSE微观结构。例如，打印出具有3D互穿网络的模板，经处理后形成最优离子通道。该技术已用于制备5-10 µm厚的保形LLZO电解质，展现出卓越的枝晶抑制能力。
Zokoll等人打印了LAGP骨架。McOwen等人则开发了自支撑的LLZ油墨，通过直写技术（Direct Ink Writing）打印出了 5-10 µm 的超薄共形薄膜及“木屋（log-cabin）”结构（图7a-b），这种有序结构能有效阻挡锂枝晶穿透 。

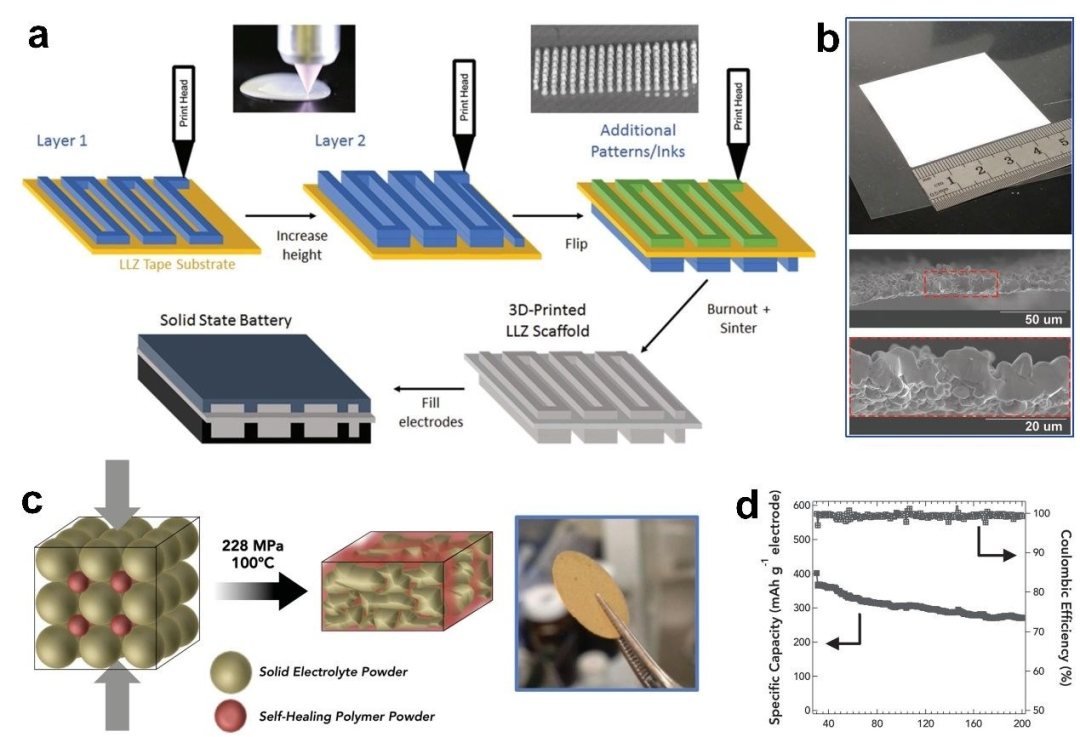

图7：(a) 3D打印SSE工艺。(b) 烧结后3D打印薄膜（5-10 µm）照片及SEM图。(c) 聚合物膜中形成Li₂S-P₂S₅的热压工艺。(d) 采用该SSE的FeS₂/Li-In全固态电池循环性能。
3.2 热压法
针对硫化物对溶剂敏感的问题，无溶剂工艺具有独特优势。将硫化物玻璃粉末与热塑性聚合物粘合剂粉末混合，经热压成型。
Whiteley等人利用聚亚胺（Polyimine）作为流动性粘结剂，与 Li₂S-P₂S₅ 粉末在 100°C、228 MPa 下进行热压。粘结剂在流动中填充空隙，制备出了 64 µm 的致密薄膜（图7c），且避免了传统溶剂法对硫化物的破坏，电池循环寿命超过200周（图7d） 。
3.3 原位反应 (In-situ Reaction)
利用锂金属的高活性原位生成电解质层。
Xie等人利用锂表面的LiOH与三乙基铝（TEAL）发生化学反应，原位生成Li-Al-O基固态电解质。通过控制浸泡时间，可以将膜厚精确控制在 40 µm 左右，且具有良好的离子电导率（1.42×10⁻⁴ S cm⁻¹） 。
四、总结
固态电池的商业化竞争，本质上是高性能材料与先进制造工艺的竞争。将固态电解质厚度降低至 25 µm 以下，是实现 >500 Wh/kg 能量密度的必经之路。
聚合物/复合电解质：借助强韧的聚合物骨架（如PE隔膜、PI纳米纤维），已能较为容易地实现超薄化。
氧化物电解质：流延成型配合多层结构设计是解决其“脆性”难题的主流方向。
硫化物电解质：利用其延展性进行涂布或热压，结合骨架支撑，最具量产潜力。
未来的研究需进一步聚焦于可扩展的制造工艺（如卷对卷），在保证机械强度和安全性的前提下，不断挑战厚度的物理极限。
