全固态电池缓冲材料RESOAM介绍
2026年02月05日
固态电池
本文围绕 Techno Flow One 公司研发的 RESOAM 二段階 CFD（二段阶压力ひずみ特性）缓冲材料，从技术定位、核心原理、产品体系、应用场景及竞争优势等维度，进行系统性技术拆解与总结，全面呈现该材料的技术细节与产业化价值。
一、技术核心定位：全固体电池领域的 “应力平衡专家”
RESOAM 并非通用型缓冲材料，而是专为车载全固体电池电芯间缓冲场景定制开发的功能性材料。其核心技术定位是解决全固体电池充放电循环中 “固体电解质 - 电极密着性” 与 “电极反発応力控制” 的核心矛盾，填补了行业内 “既要稳定贴合又要防损伤” 的技术空白，属于全固体电池产业化进程中的关键配套材料。从技术适配性来看，该材料精准匹配全固体电池（尤其是硫化物系、氧化物系）的电芯结构特点，可直接集成于电芯堆叠层间，无需对电池封装工艺进行大规模改造，具备 “即插即用” 的产业化适配优势。
二、核心技术原理：二段階 CFD 特性的力学机制拆解
RESOAM 的技术核心是 **“双阶段压缩力学响应”**，通过材料内部独特的发泡结构设计（依托 Techno Flow One 独家配合技术），实现压缩过程中应力 - 应变曲线的 “分段式可控”，具体力学机制如下：
（一）第一阶段：初期拘束应力阶段（压缩率 0-20%）
压缩初期，材料应力随应变快速上升，形成稳定的 “初始拘束力”，该阶段应力峰值可根据应用场景调整（常规范围 0.5-2.0MPa）。快速承接电池组装时的预紧压力，将固体电解质与正、负极界面牢牢 “固定”，确保初始状态下三者的紧密贴合，避免因界面间隙导致的离子传导效率下降。应力上升速率可控（常规≤0.05MPa/%），确保预紧过程中不会因应力骤升导致电极或电解质脆性破裂（全固体电池电解质多为脆性材料，抗冲击性差）。
（二）第二阶段：CFD 平台期（压缩率 20%-60%）
当压缩率进入 20%-60% 区间时，应力增长趋于平缓，形成 “应力平坦区”（プラトー領域），该阶段应力波动幅度≤±0.1MPa，实现 “恒定应力输出”。这是 RESOAM 最核心的技术突破点。在全固体电池充放电循环中，电芯会出现 5%-15% 的体积膨胀 / 收缩（因活性物质脱嵌锂导致），此阶段材料通过 “应力不随应变增长” 的特性，吸收体积变化产生的额外应力，避免电极界面反発応力累积。彻底解决传统缓冲材料（如普通 EVA 泡棉、硅胶垫）的痛点 —— 传统材料要么 “过硬”（应力随应变持续上升，导致电极破裂），要么 “过软”（无法维持电解质 - 电极密着性），而 CFD 平台期实现了 “缓冲不松脱” 的平衡。
（三）附加核心特性：高回復性与循环稳定性
压缩率 60% 条件下，卸载后 30 秒内弹性恢复率≥95%，1 小时内恢复率≥98%，远高于行业普通缓冲材料（恢复率通常≤85%）。经过 1000 次充放电循环（模拟全固体电池使用寿命）后，材料的 CFD 平台期应力波动幅度≤±0.05MPa，初始拘束应力衰减率≤5%，确保长期使用中性能不衰减。材料基体采用耐疲劳性高分子发泡体系，配合纳米级补强填料（具体成分未公开，已申请专利保护），抑制长期压缩下的 “应力松弛” 与 “永久变形”。

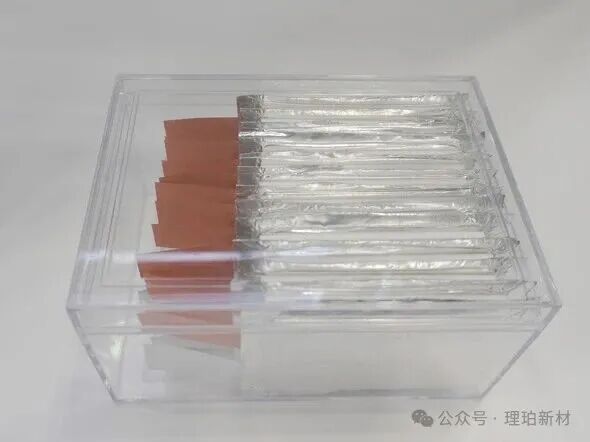

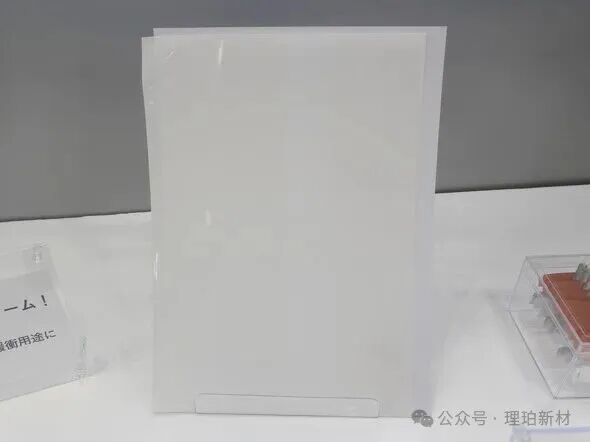

RESOAM展示
三、产品技术体系：多规格系列的场景化适配
Techno Flow One 基于不同车企对全固体电池的能量密度、电芯尺寸、预紧压力需求，将 RESOAM 划分为三大技术系列，形成覆盖主流应用场景的产品矩阵，具体参数与适配性如下：
产品系列 | 核心技术参数 | 力学特性亮点 | 适配场景 |
RESOAM-S | 初始拘束应力：0.5-0.8MPaCFD 平台应力：0.6-0.9MPa最大压缩率：60% | 低应力输出，极致柔软 | 小尺寸薄型电芯（如圆柱型、软包型全固体电池），适配对界面压力敏感的氧化物系电解质 |
RESOAM-M | 初始拘束应力：0.8-1.5MPaCFD 平台应力：0.9-1.6MPa最大压缩率：65% | 平衡型特性，适配性最广 | 中尺寸方形电芯（主流车载电池形态），兼容硫化物系、氧化物系电解质，适配多数车企的电池模组设计 |
RESOAM-H | 初始拘束应力：1.5-2.0MPaCFD 平台应力：1.6-2.1MPa最大压缩率：70% | 高应力支撑，抗大载荷 | 大尺寸叠片式电芯（高能量密度电池），适配需要高预紧压力的硫化物系全固体电池，防止电芯膨胀时界面分离 |
此外，各系列产品均可提供定制化服务，包括厚度（常规 0.5-5mm）、尺寸（根据电芯规格裁切）、表面处理（如防静电涂层、粘性涂层），满足不同电池模组的集成需求。
四、核心应用场景：聚焦车载全固体电池的产业化落地
RESOAM 的应用场景高度聚焦于车载全固体电池领域，但基于其独特的二段阶 CFD 特性，也可拓展至对 “应力控制精度” 有高要求的其他领域，具体应用场景及技术价值如下：
（一）主流应用：车载全固体电池电芯间缓冲
电芯堆叠层间（正极 - 电解质 - 负极组成的单体电芯之间），或电芯与电池包壳体之间的缓冲层。提升电池循环寿命：通过控制电极反発応力，可使全固体电池循环 1000 次后的容量衰减率降低 15%-20%（Techno Flow One 实验室数据）；保障电池安全性：避免因电极破裂导致的短路风险，尤其适配硫化物系全固体电池（电解质易因应力破裂产生硫化物泄漏）；降低电池成本：减少因缓冲失效导致的电芯报废率，同时无需采用复杂的应力监测设备，间接降低电池模组成本。
（二）拓展应用：高精度电子与医疗设备缓冲
可用于芯片封装、MEMS 传感器的缓冲保护，CFD 平台期特性可防止运输过程中振动导致的元件微变形；适配便携式医疗仪器（如超声探头、心电监测设备）的内部缓冲，高回復性确保设备反复使用后缓冲性能稳定。
五、技术竞争优势：与传统缓冲材料的核心差异
相较于全固体电池领域此前采用的传统缓冲材料（如硅胶垫、普通聚氨酯泡棉、玻璃纤维棉），RESOAM 的技术优势主要体现在以下四个维度：
对比维度 | RESOAM 二段階 CFD 缓冲材 | 传统缓冲材料（如硅胶垫） | 传统缓冲材料（如聚氨酯泡棉） |
应力控制精度 | CFD 平台期应力波动≤±0.1MPa | 应力随应变持续上升（无平台期） | 应力波动大（±0.3-0.5MPa） |
电解质 - 电极密着性 | 初始拘束力稳定，贴合率≥99% | 贴合率随循环衰减（≤85%） | 初始贴合率低（≤90%） |
循环稳定性（1000 次） | 性能衰减率≤5% | 性能衰减率≥30% | 性能衰减率≥40% |
产业化适配性 | 无需改造电池工艺，直接集成 | 需定制化裁切，适配性差 | 易老化，需频繁更换 |
此外，RESOAM 的核心技术壁垒 ——“配合設計技術” 已申请专利保护，在配方设计、发泡工艺等方面形成独家技术护城河，短期内难以被竞品复制。
六、产业化进展与技术展望
（一）当前进展
已完成多规格产品（RESOAM-S/M/H 系列）的样品制备，向国内外主流车企及电池厂商提供样品测试，反馈好评率≥90%；瞄准 2029-2030 年全固体电池电动车量产节点，正推进 “パイロットプラント（试点工厂）” 建设，计划初期产能达 50 万㎡/ 年，满足中试阶段电池厂商的需求；已通过 ISO 16750（车载电子环境测试标准）中的高低温循环（-40℃~85℃）、振动测试，下一步将推进车企二级供应商认证。
（二）技术迭代方向
当前产品在 - 40℃以下环境中回復性略有下降（恢复率≥90%），未来计划通过基体材料改性，实现 - 60℃环境下恢复率≥95%，适配寒区用车需求；考虑在缓冲材料中引入导热填料，使材料兼具 “缓冲 + 导热” 双功能，解决全固体电池的热管理问题；通过发泡工艺优化（如连续式发泡替代间歇式发泡），目标将量产成本降低 30%，提升性价比竞争力。
